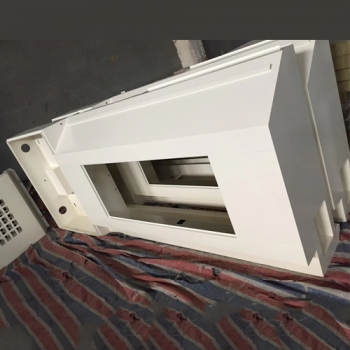

无锡数控机床防护罩 安装方便

联系我们:199-5272-6788
产品介绍

无锡数控机床防护罩除了保护机床及其导轨和零部件外,还应该起到提升机床美观效果的作用。它能够保护机床操作人员的安全,使机床的表面和导轨不受外界铁屑、杂物和化学品的破坏和侵蚀,从而延长机床尤其是精密数控机床的使用寿命。

机床防护罩的种类:

  机床防护罩分为很多种类,机床导轨上经常使用的有两种:风琴式机床导轨防护罩和钢板机床导轨防护罩。

  风琴式机床防护罩又可分为柔性风琴式防护罩和铠甲式风琴防护罩。

  钢板防护罩又可分为普通钢板和不锈钢板防护罩,厚度一般由1.5mm-4mm 厚度的冷钢板或不锈钢板通过剪板机折弯机冷压成形。

  丝杠上使用的丝杠防护罩包括:圆形,方形,多边形,这几种根据工艺的不同又分为钢丝支撑式和缝合式,领口的连接方式又可分为法兰盘连接和普通连接,内衬钢圈又分为普通夹合工艺和特殊焊接工艺。

  卷帘式防护罩因其内装强力弹簧轴,因此达到自动伸缩的效果,其特点是噪音小,安装位置灵活随意,分为箱体式和支架式两种,防护材料又可分为三防布和不锈钢带两种。

 柔性风琴式防护罩特点:

  柔性风琴式防护罩,俗称皮老虎。外用德国尼龙布,内加青稞纸板或 PVC板支撑,边缘则用不锈钢板夹护。此类护罩具有压缩小、行程长等优点。可耐油,耐腐蚀,硬物冲撞不变形;并具有寿命长、密封好、行走平稳、坚固耐用等特点,给机床的使用带来完美效果。风箱速度可达200m/min。

  其造型规则,外形美观,在为机床提供实用性保护的同时,也为机床整体增加了更多视觉上的美感,使机床的整机价值得到了提升。

  另外,柔性风琴式防护罩在医药、测量、自动控制及食品技术等领域的应用也越来越广泛,这些行业要求防护罩防尘且对食品无毒。

  柔性风琴式防护罩也越来越广泛地应用于汽车生产装配线的升降台上。

  它的一个基本组成部分是在每个折页里都装有一个起支撑稳定作用的PVC骨架,此骨架可以通过不同的加工方式与外部折页材料紧密相连。

  · 一种是热粘接。在一定的温度下,借助特殊助熔剂就可以使内部的 PVC骨架与外部的折页牢固地粘接在一起。若护罩是在中等温度环境下使用,就可以选用此种方式。此种热粘接护罩完全不用对其进行保养,且防水、防尘、耐油、耐酸。

  · 另外一种为缝制方式,应用于高温工作环境。采用特殊线缝制,即使在极端负荷的情况下也坚固耐用。PVC骨架通过缝制固定在每个折上,加固稳定护罩。

  所有的柔性风琴式防护罩均可以水平、竖直或横向使用,保证运行平稳且无噪音。通过使用厚度小的原材料可以使其压缩达到现代机械狭小工作空间的要求。(它的行程压缩比可达10:1)

钢板防护罩特性:

  钢制伸缩式导轨防护罩是机床的传统防护形式。在机床防护领域钢制伸缩式导轨防护罩被广泛的应用,对防止切屑及其它杂质异物的进入起着有效的防护作用,通过一定的结构措施及合适的刮屑板也可有效的降低冷却液的渗入。

  钢板防护罩具有以下特点:

  1.坚固耐用,运行平稳,噪音小,外形美观。

  2.适宜高速运行机床导轨防护,既平稳又无振动,无噪音。

  3.钢板防护罩装置不但保护护板的使用寿命,更重要的是保证了现代高科技数控机床的精密度。

  4.钢板防护罩每一节护板同时平行拉开,并同时平行缩回,运行自如。

  5.钢板防护罩不会使护板脱节,无撞击声,既美观又提高了护板的使用寿命。

  6.在原密封胶条的基础上又加盖了一层不锈钢盖板,防止铁屑高温烧伤胶条擦入轨面拉伤导轨。

  7、护罩每片可连发同动,完全不同于一般护罩一片接一片拉动式,因此噪音极低。

  8、钢板防护罩装置可使护罩移动速度升到120m/min及承受更高的G值。

  技术数据

  钢制伸缩式导轨防护罩为高品质的2mm-3mm厚钢板冷压成形而成,根据要求也可以定制不锈钢板的。特殊的表面磨光会使其额外升值。

  钢制伸缩式导轨防护罩的节数对其比例、重量及运行特性都很重要。每个单节都应尽可能的长,这样可以减少节数,降低成本。一般情况更大拉伸与朂小压缩比例应在3:1 和5:1之间(特殊情况可达10:1)。

卷帘防护罩特性:

  卷帘防护罩是由外壳、弹簧轴、纤维布或钢带组成。其外壳采用不锈 钢或冷轧板制成,表面经抛光或烤漆、防腐等处理,内部结构是由弹簧轴和经过热处理钢带或纤维布组装而成,卷帘防护罩的结构严紧、合理、无噪音,适合空间小、行程大、且运动快的机械设备使用。【金属加工微信,内容不错,值得关注!】

盔甲防护罩特点:

  结构:伸缩片是铝合金和不锈钢片制成,非粘合关系。

  盔甲罩身材质:三防布、尼龙布、阻然布、耐高温布、塑胶布、橡胶复合布等。

  特点:盔甲式防护罩的设计使其能经受撞击和炽热碎片引起的+900℃高温。装配在每个折面上的不锈钢盔甲就具有这种功能。它们可以摆动也可以被固定。摆动的盔甲适用的防护罩为:当防护罩处于压缩状态时,迫使盔甲向外转动90°。固定的盔甲可以应用的防护罩为:当防护罩处于压缩状态时,没有任何障碍从而使得这些盔甲可以保持其原有的状态。由于预置的盔甲之间有良好的粘附力,该护罩可靠的保护层抵御大量的灰尘,砂末,铁屑等。

  使用范围: 广泛用于磨床、精密仪器、测量仪器、数控专机等机械领域的导轨、横梁、立柱等。

机床导轨防护罩的设备的技术要求:

  1、机床防护罩结构和布局应设计合理,使人体不能直接进入危险区域。

  2、应有足够的强度、刚度,一般应采用金属材料制造,在满足强度和刚度的条件下,也可用其他材料制造。

  3、机床防护罩应尽量采用封闭结构,当现场需要采用网状结构时,其安全距离和网眼的开口宽度应符合下列要求:为防止指尖误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于6.5mm,安全距离应不小于35mm。为防止手指误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于12.5mm,安全距离应不小于92mm。为防止手掌(不含******掌指关节)误通过而造成伤害时,机床防护罩开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于20mm,安全距离应不小于135mm。为防止上肢误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于47mm,安全距离应不小于460mm为防止足尖误通过而造成伤害时,机床防护罩底部与地面(或站立台面)的间隙应小于76mm,安全距离应不小于150mm。

  4、一般情况下,应采用固定式防护罩,经常进行调节和维护的运动部件,应优先采用联锁式防护罩,矩形金属软管条件不允许时,可采用开启式或可调式防护罩。

  5、机床防护罩表面应光滑无毛刺和尖锐棱角,不应成为新的危险源。

  机床防护罩不仅要防护机床,也要做到对操作的人员不产生危害才算是合格的防护罩。
